美國2B 306 型臭氧校準儀如何安裝
1 典型安裝：從 306 型連接到設備繪圖流程
306 型通常用于校準
臭氧監測儀，或?yàn)榱硪环N從校準儀抽取流量的設備提供已知的臭氧濃度。
306 型專為此類安裝而設計。在 306 型內部，空氣泵通過臭氧發生器保持約 4 L/min 的總流量。沒有被吸入用戶設備的總流量的任何部分都通過內部臭氧洗滌器排出，并在外殼內排出（圖 1）。

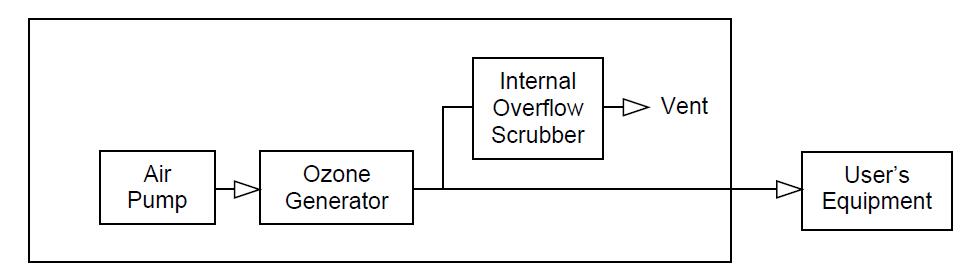

圖 1. 306 型示意圖顯示了總流量中任何未使用部分的內部溢流洗滌器和排氣口
2 替代安裝：從 306 型推流。
對于某些應用，可能需要將 306 型配置為推入腔室或其他類型的無源設備，這些設備不會主動拉動或推流。在設備限制不是很嚴格且接近環境壓力的情況下，306 型可以提供足夠的流量（高達 ~ 1 L/min）并且不需要任何額外的修改。如果需要更多流量（高達 ~ 4 L/min）或腔室/設備的流量相當受限，則可以在內部溢流洗滌器的出口安裝針閥（參見下頁圖 2）。針閥的調整將控制箱內排出的流量部分和導向出口的部分。
3 測量用戶設備流量的建議
如果用戶想要測量傳送到他們設備的流量，我們建議他們使用以下方法之一：
1. 使用內部溢流洗滌器上的流量計測量排氣流量并從 306 型讀取總流量。流向用戶設備的流量是這兩個測量值之間的差值。
2. 在用戶設備后使用洗滌器，然后使用流量計。這允許直接測量過程流量，但如果洗滌器或流量計受到限制，則可能會對過程加壓。必須使用洗滌器破壞氣流中的臭氧，以防止損壞用戶的流量計。

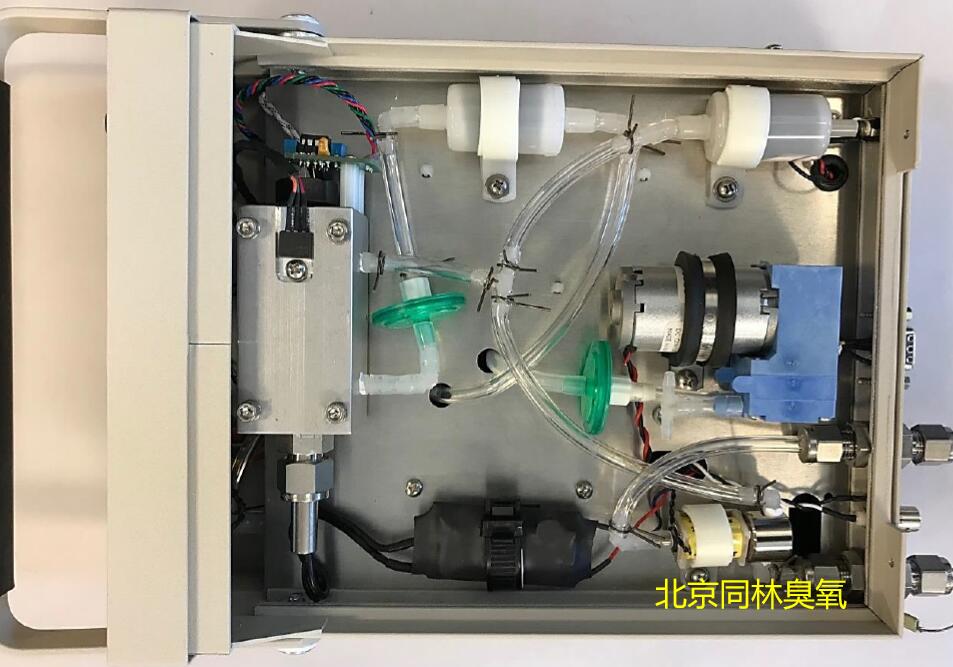

圖 2. 306 型的照片顯示了可以安裝針閥以增加出口流量或壓力的位置
